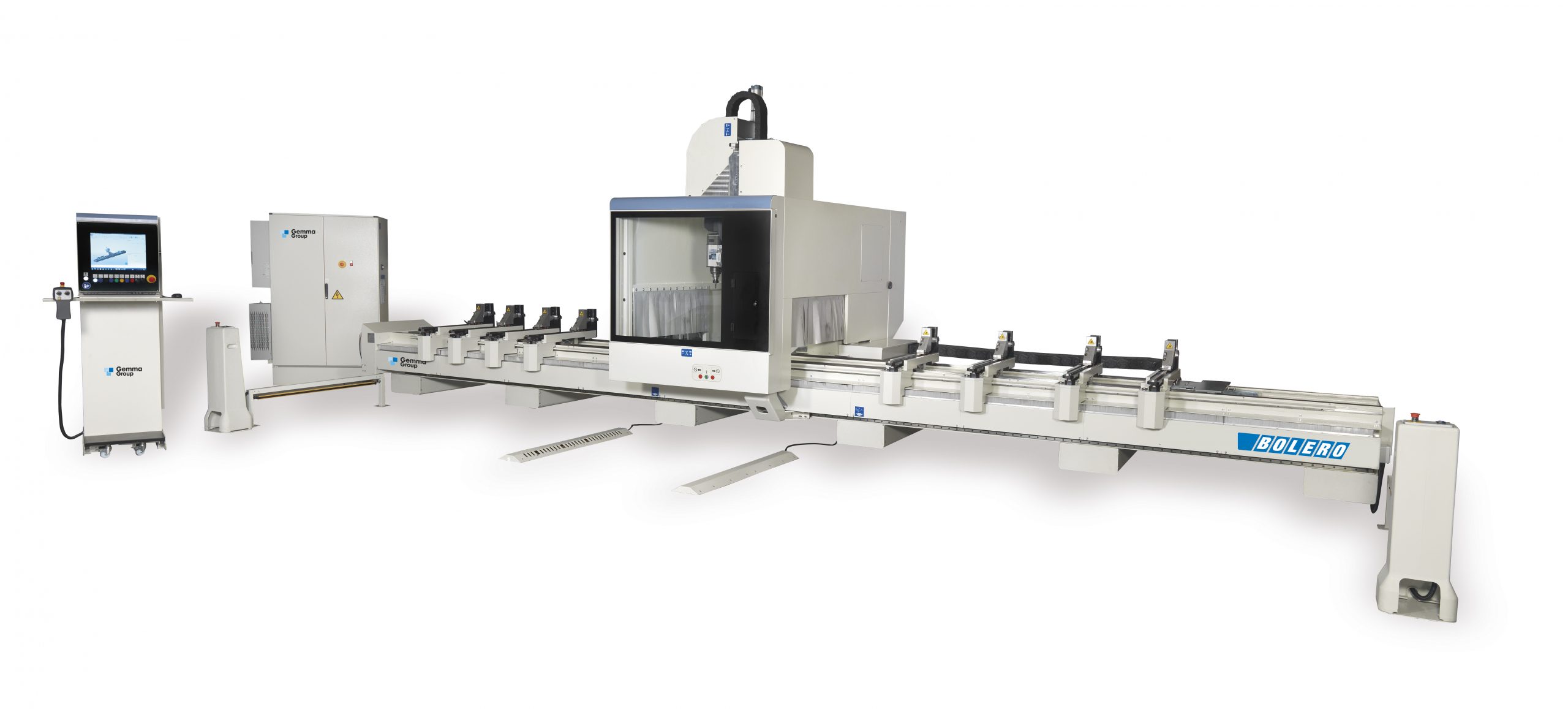

Centrum obróbcze 5osi

Wysoce zaawansowane centrum obróbcze CNC do obróbki profili z aluminium i stali.

5-osiowe centrum CNC zdolne do pracy z wytłaczanym aluminium, stopami lekkimi, PCV, żelazem i stalą.

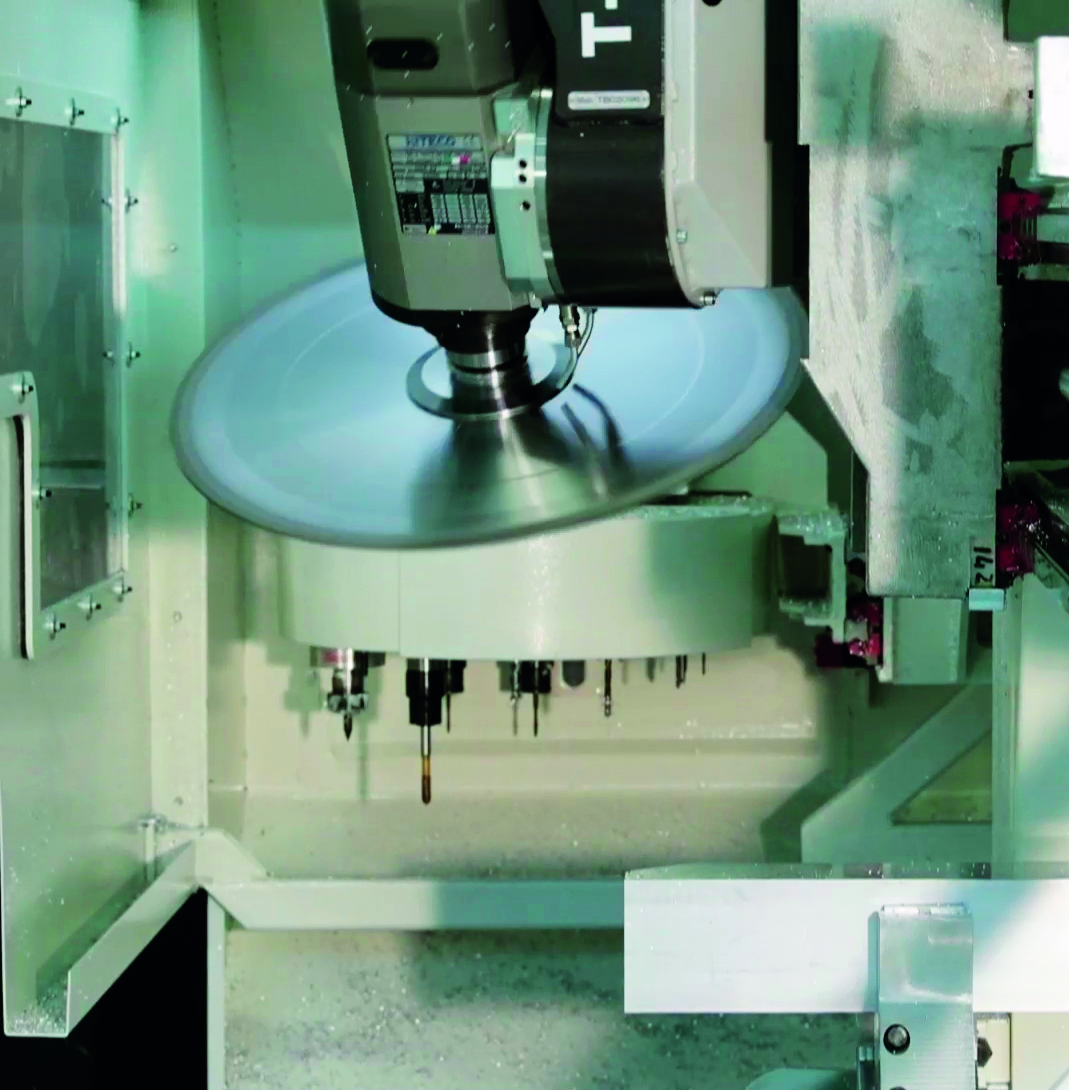

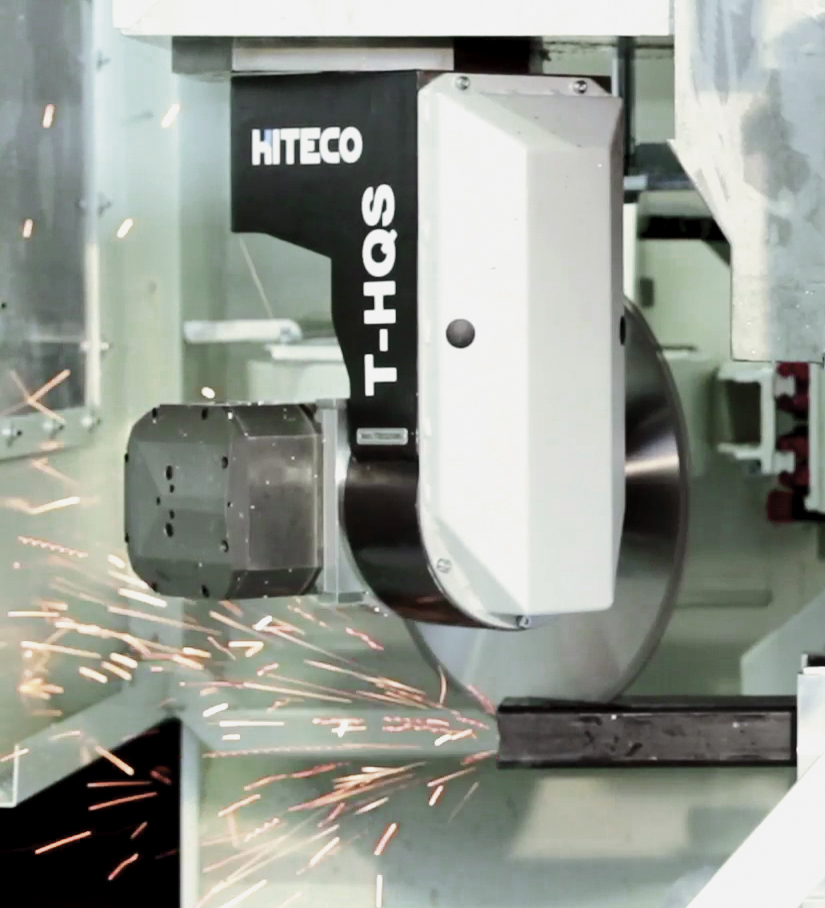

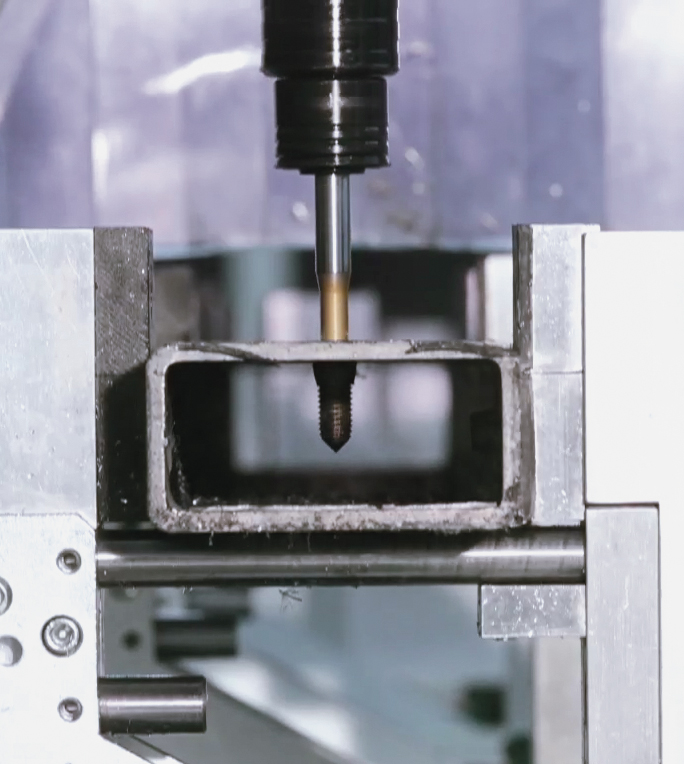

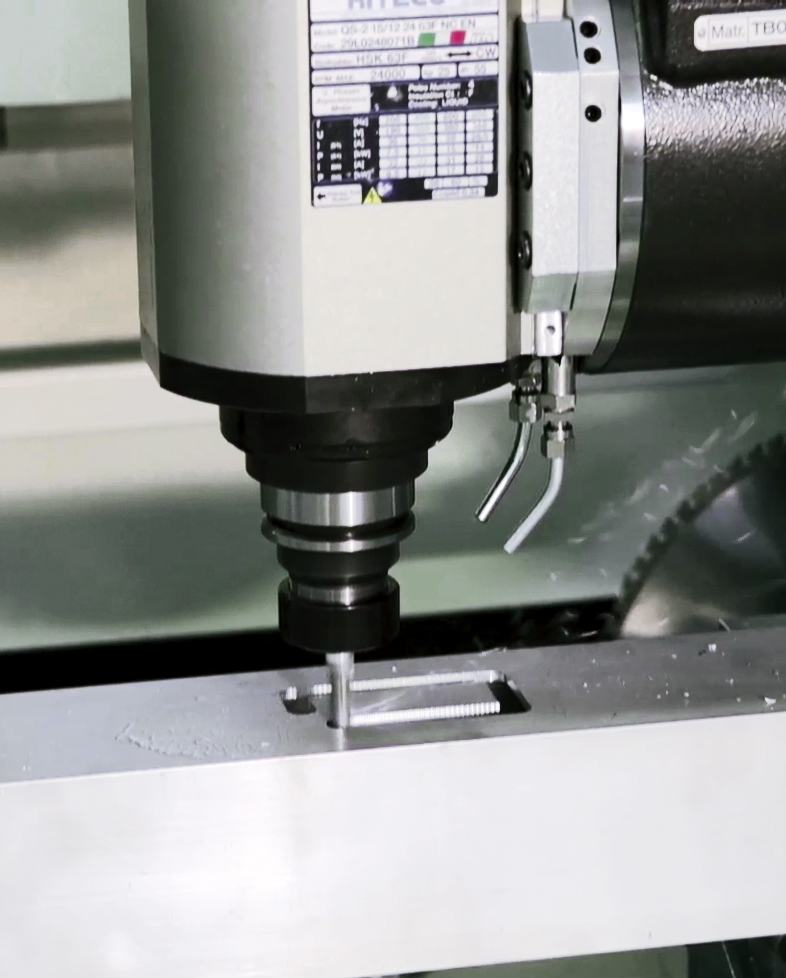

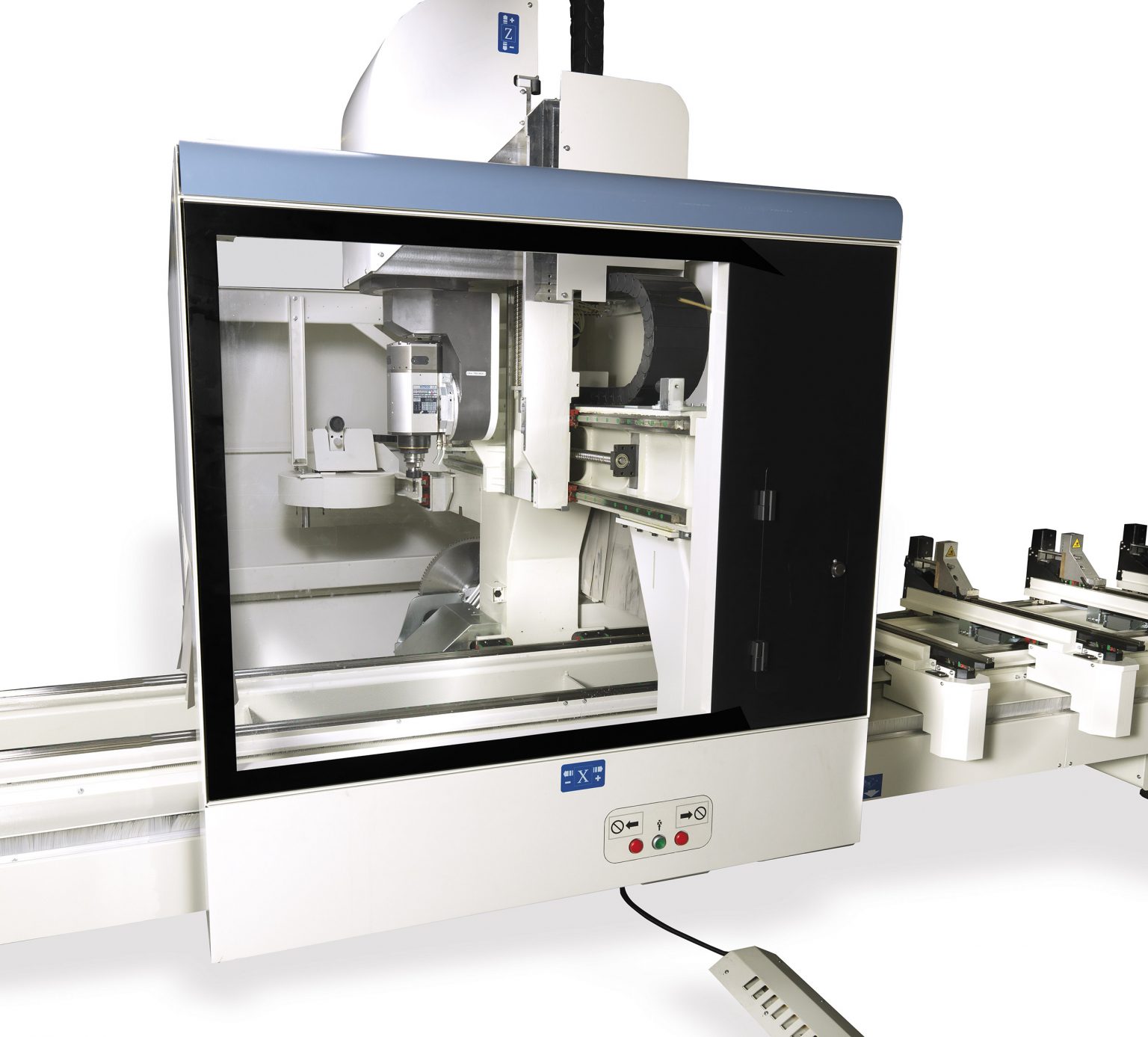

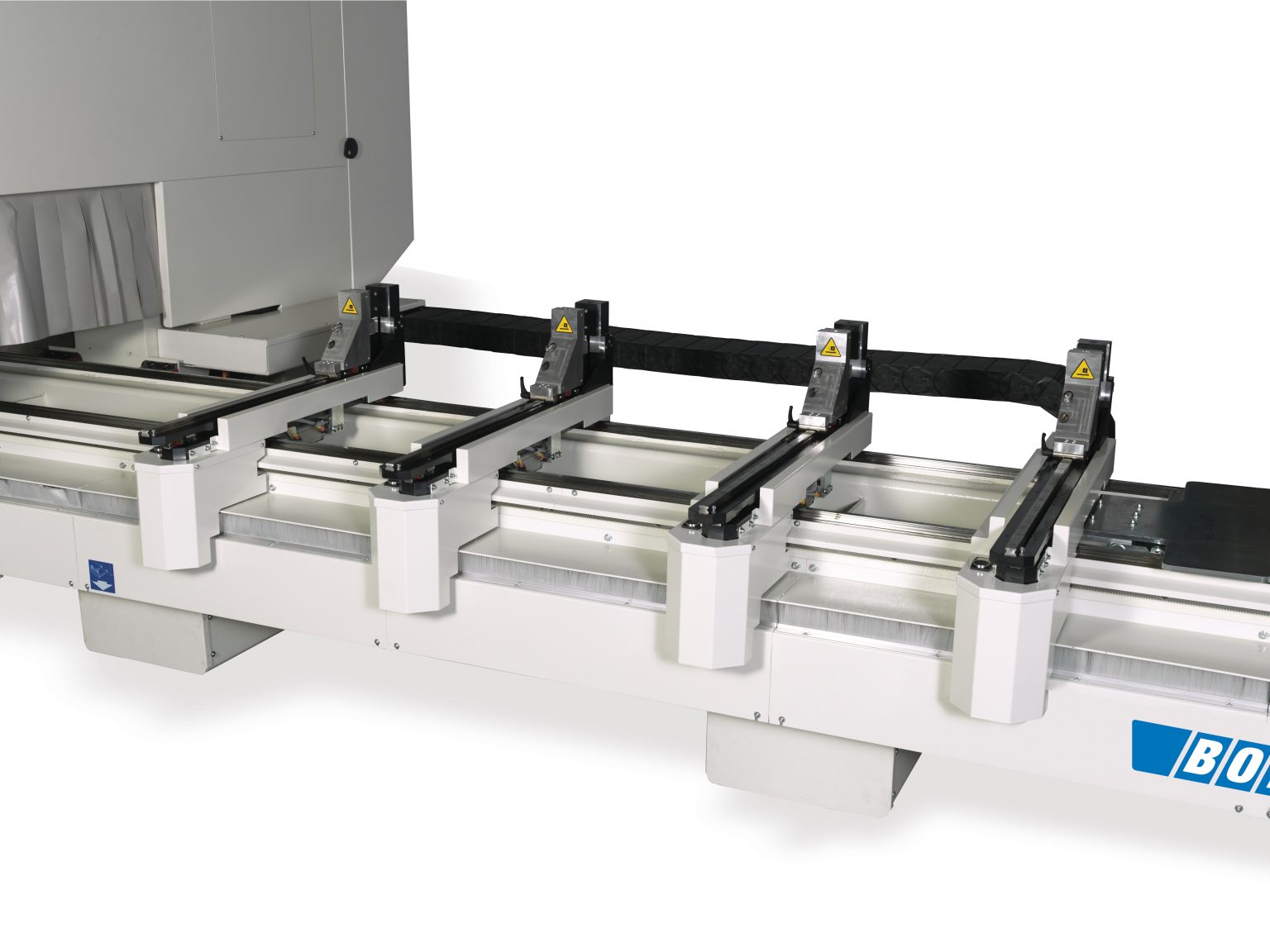

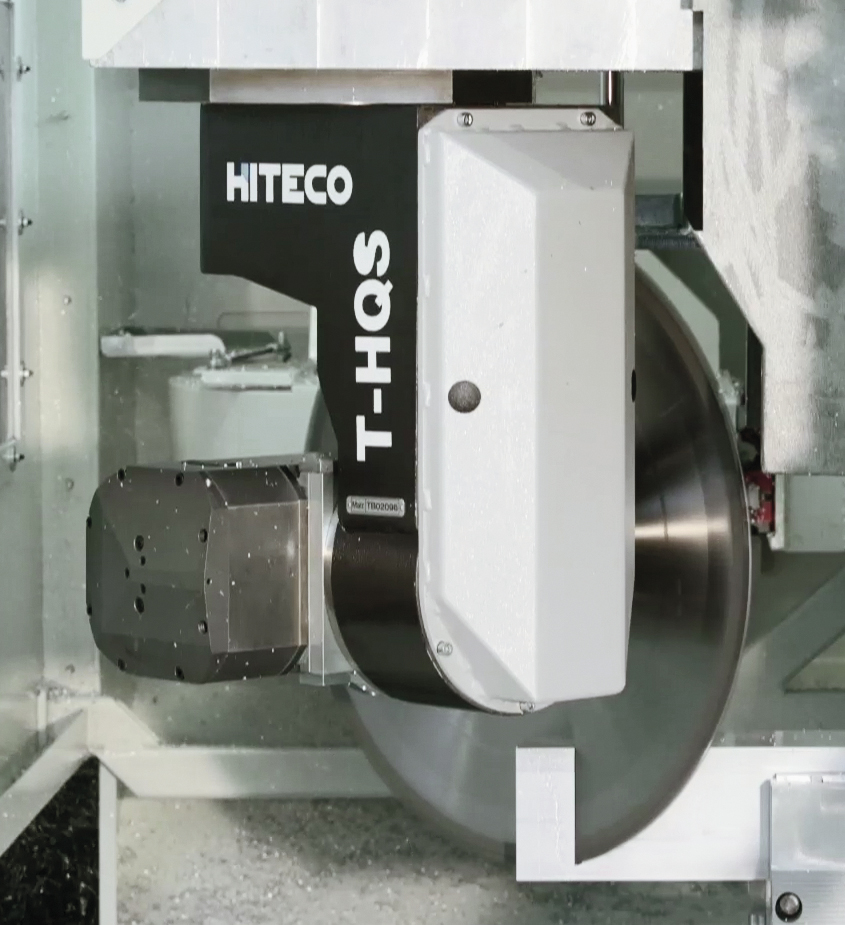

Centrum obróbcze z pionowym wrzecionem typu podłogowego z mostowym zespołem bramowym, z 5 osiami sterowanymi przez CNC, zdolne do pracy na wytłaczanym aluminium, stopach lekkich, PCV i żelazie. Maszyna wyposażona jest w elektrowrzeciono (15kW, 24.000 obr / min) z chwytem wg zasady HSK63, nastawionym na automatyczną wymianę narzędzi Magazyn narzędzi zamocowany na ruchomym stojaku mieści do 12 narzędzi do wiercenia, frezowania, do gwintów i do frezowania czołowego (frez max Ø300mm). Wyposażony w 8x standardowe automatyczne zaciski. Zestaw do smarowania mikro kroplami z czystym olejem. System kurtyn świetlnych.

OGÓLNE SPECYFIKACJE:

• Przesuw osi (X): 7000/9400 mm
• Przesuw osi (Y): 1300 mm
• Przesuw osi (Z): 670 mm
• Obroty elektrowrzeciona (A) +/- 135 °
• Obroty elektrowrzeciona (C) +/- 320 °
• Szybki przesuw (X): 100 m / 1 ’
• Przyspieszenie (X): 46 m / s2
• Szybki przesuw (Y): 53 m / 1 ’
• Przyspieszenie (Y): 1,3 m / s2
• Szybki przesuw (Z): 33 m / 1 ’
• Przyspieszenie (Z): 3,5 m / s2
• Elektrowrzeciono: 15kw HSK63
• Rodzaj chłodzenia wrzeciona: Chłodzenie wodne
• Maksymalna długość narzędzia: 160mm
• Maksymalna średnica narzędzia: 270 mm (500 mm dla brzeszczotu)
• Ciśnienie robocze: 7 barów
